Nutzen Sie den MIO1616 um analoge Signale im KNX Bus zu visualisieren und gleichzeitig noch LEDs als optische Anzeigeelemente anzusteuern. Was ist eigentlich ein Multi IO? Ein Multi IO ist ein 16-fach KNX Binäreingang mit 16 LED Ausgängen, welche zur Visualisierung von Zuständen genutzt werden können. So können Sie Ihre Taster, Melder, Kontakte und auch Werte über die Eingänge in den Bus übertragen und bekommen sowohl am Gerät, als auch über zusätzliche LED die optische Statusbestätigung. Die LED Ausgänge können Sie zum Beispiel zur Ansteuerung von Status LED in herkömmlichen Tastern nutzen und dort auch Zustände visualisieren. Das erspart den teureren KNX Taster, zum Beispiel in Nebenräumen.

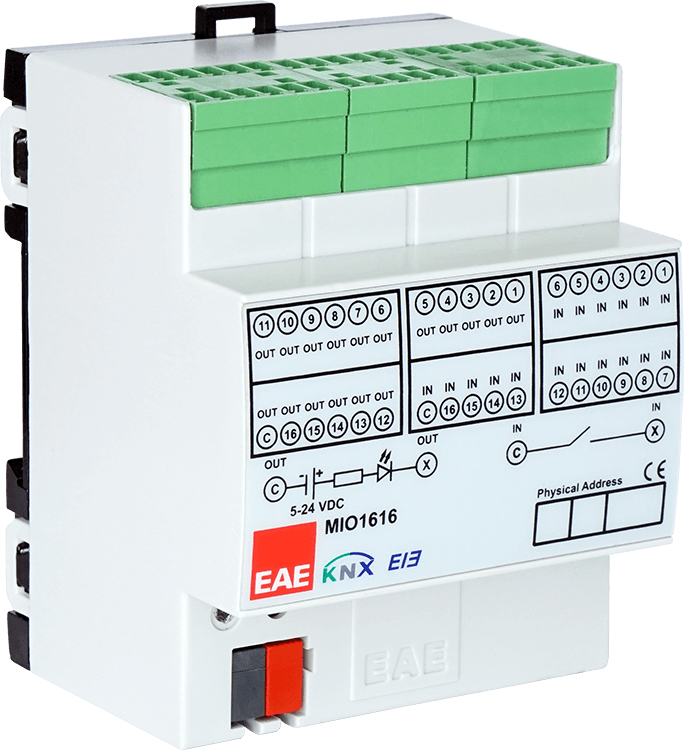

Der MIO1616 ist ein universelles Multi Input und Output KNX Gerät für die Montage auf eine Hutschiene. Der Multi IO ist ein DIN Gerät, welches zum Einbau in die Vertielung geeignet ist. Trotz seiner 16 Eingänge und 16 Ausgänge nimmt der 16/16 Multi IO nur 4TE in der Verteilung ein, weshalb er vergleichsweise sehr platzsparend ist.
Der 16 Kanal KNX Binäreingang im Multi IO kann für folgende Funktionen genutzt werden:
- Tasterschnittstelle
- Dimmerfunktion
- Jalousie / Rolladensteuerung (nur als Steuereingang und nicht zur Ansteuerung von Motoren)
- Szenensteuerung
- Zum Empfang von Impulsen
Der 32-fach Multi IO benötigt keine zusätzliche Spannungsversorgung und kann komplett über die KNX Busspannung betrieben werden.
Schaltkontrolle | Ja |
Dimmersteuerung | Ja |
Steuerung von Rollladen/Jalousien | Ja |
Wert senden | Ja |
Szenensteuerung | Ja |
Zähler für Zählimpuls | Ja |
Gewicht | 0.15 kg |
Maße | 65,5 x 72 x 89mm |
Gehäuse | Plastic, polikarbon, color grey |
Umgebungstemperatur | - 5°C +45°C |
Lagertemperatur | -25°C +55°C |
Maximale Luftfeuchtigkeit | 95 % no moisture condensation |
Schutzart | IP20 |
KNX Spannung | 21 - 30V DC |
KNX Stromaufnahme | < 10mA |
Eingangsstrom | 0.5 mA |
CE | In accordance with the EMC guideline and low voltage |
Anzahl Eingänge | 16x |
Anzahl Ausgänge | 16x |
Maximale Kabellänge (Eingang) | <200 m |
Maximale Kabellänge (Ausgang) | <100 m |
Anzahl Kommunikationsobjekte | 144 TE |
Maximale Anzahl Adressen | 255 |
Maximale Anzahl Aufgaben | 255 |
