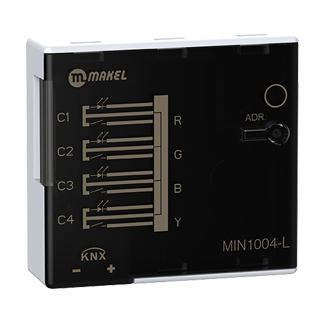

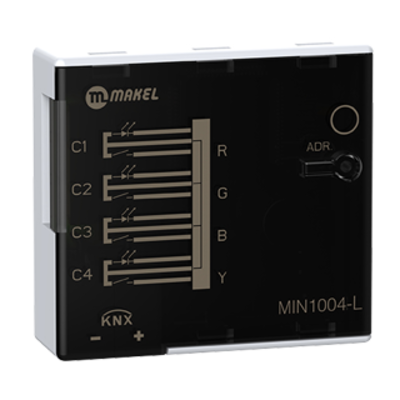

4-fach KNX Binäreingang mit 4 LED Ausgängen

Top Angebot


4-fach KNX Binäreingang mit 4 LED Ausgängen

min1004-L

52,00 € zzgl. MwSt (38.32% Rabatt)
32,07 € / 1 Stück zzgl. MwSt
Sie sparen : 19,93 €
Verpackungseinheit : 1


4fach KNX Universal Interface mit 4 LED Ausgängen für Schalterdose um Taster, Kontakte und Melder in die KNX Installation zu integrieren

Nutzen Sie mit Hilfe der hier angebotenen 4fach KNX Tasterschnittstelle herkömmliche Taster in Ihrer KNX Installation. Es müssen nicht immer aufwendige und mit Funktionen überhäufte KNX Taster sein. Sparen Sie Ihr Budget und nutzen Sie herkömmliche Taster in Kombination mit einer KNX Tasterschnittstelle. Der 4fach KNX Binäreingang verfügt über 4 unabhängige Eingangskanäle. Sie können an die 4 Eingänge sowohlTaster aus Standard Schalterserien, aber auch Kontakte und Melder mit potentialfreien Kontakten anschließen

Funktionen der KNX Tasterschnittstelle / Binäreingang:

ON / OFF I Toggle Switch I Dimmen I Jalousie / Rollade I Heizen I Szene I Wert senden

Seien Sie flexibel in Ihrer KNX Installation und nutzen Sie eine dezentrale KNX Tasterschnittstelle (Taster Interface) um unterschiedliche Arten von Signalen in den Bus zu bringen. Ihnen stehen mit dem Taster Interface viele Funktionen zur Verfügung, die Sie auch mit einem KNX Taster haben. Neben dem klassischen An und Aus Schalten können Sie auch Dimmen und die Jalousien steuern. Auch die Steuerung Ihrer Heizung können Sie realisieren. Neben der Funktion als Tasterschnittstelle können Sie das Gerät natürlich auch als Binäreingang verwenden. Es ist möglich an die Eingänge Kontakte und Melder anzuschließen und dadurch den Status dieser Geräte in Ihre KNX Installation zu übertragen. Sie können zum Beispiiel Tür- oder Fensterkontakte anschließen und den Status dann im Bus weiter verarbeiten.

Details

Nutzen Sie die LED Ausgänge um mit den Signal LEDs von Tastern den Zustand zu visualisieren. Der LED Ausgang stellt Ihnen max 2,6V und 25mA bereit. Das ist genug Leistung für alle gängigen LEDs in Tastern. Nutzen Sie die Tasterschnittstelle also auch als Statusanzeige für die Eingänge.

Die KNX Tasterschnittstelle ist mit 12mm sehr flach und durch Ihre Länge und Breite optimiert für den Einbau in eine herkömmliche Unterputzdose. Ihren konventionellen  Taster können Sie dann noch zusätzlich darauf montieren.

Die Database für die KNX Tasterschnittstelle mit LED Ausgang finden Sie im unterhalb dieser Beschreibung im Downloadbereich vom Artikel. Die Database für die KNX Tasterschnittstelle ist für die ETS4 und ETS5 verfügbar.

Schließen Sie die KNX Tasterschnittstelle bitte wie folgt an:

Den Tasterkontakt / Fensterkontakt / Türkontakt etc. verbinden Sie zwischen dem weißen Kabel und dem farbigen Kabel (grün, rot, blau, gelb) der beigelegetne Kabelpeitsche. Für den optionalen Anschluss der Status LED (2,6V max 25mA) verwenden Sie den weißen Draht für "+" (Plus) und den grauen Draht für "-" (Minus).



Anzahl Eingänge 4x
Schutzart IP30
KNX Spannung 30V DC
Arbeitstemperatur 0 °C .... + 45 °C
Lagertemperatur -25°C ...+70°C
Maße 38 x 35 x 12mm
