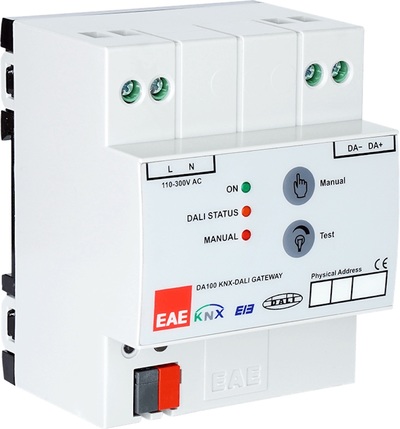

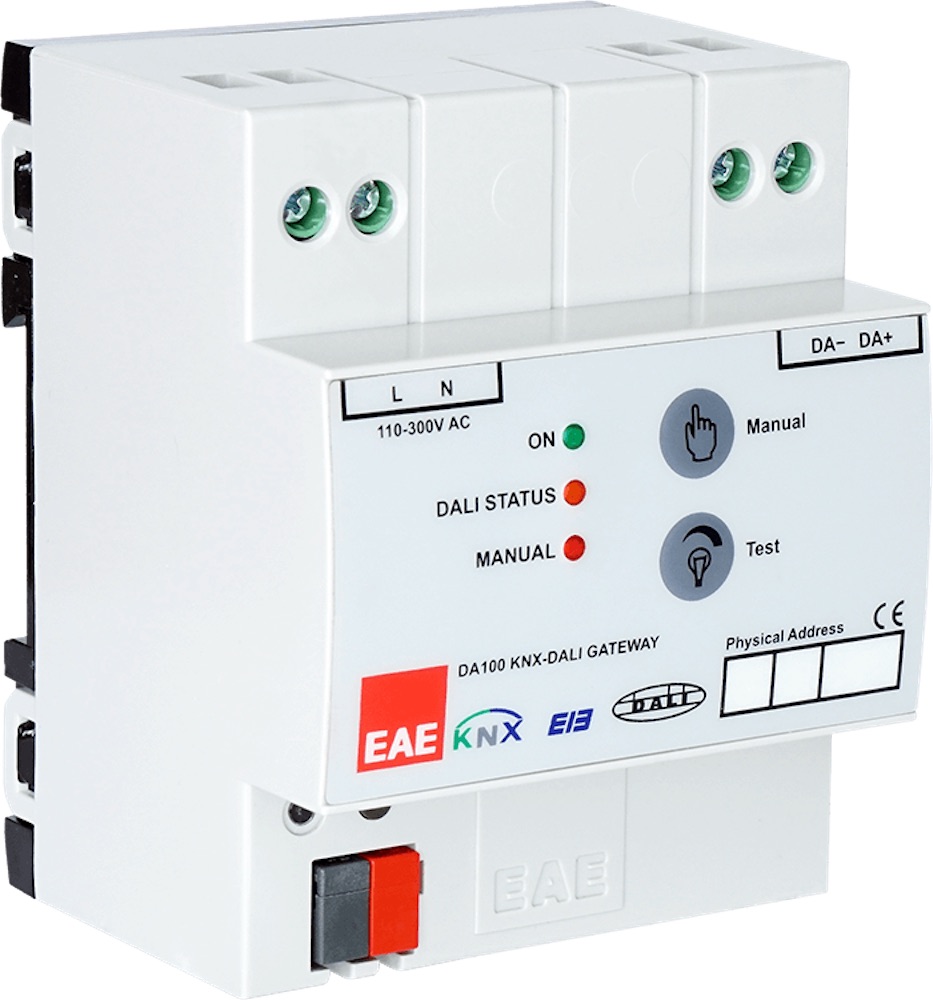

KNX DALI Gateway 64 Teilnehmer



KNX DALI Gateway 64 Teilnehmer

da100

353,52 € zzgl. MwSt (40% Rabatt)
212,11 € / 1 Stück zzgl. MwSt
Sie sparen : 141,41 €
Verpackungseinheit : 1

  nicht vorrätig Wartezeit 14 Tage


Günstiges EAE DALI KNX Gateway für 16 DALI Gruppen und 64 Teilnehmer

Das DA100 DALI KNX Gateway fungiert als Schnittstellengerät zwischen KNX Bus und DALI Bus (gemäß DALI-Standard-IEC 62386). Das DALI Netzgerät ist im DA100 DALI KNX Gateway von EAE integriert.

An den DALI-Ausgang vom DALI KNX Gateway von EAE können Sie maximal 64 DALI-Geräte (z. B. EVG, Transformator, LED-Treiber, ECK, Sensor) anschließen. Das DA100 DALI KNX Gateway ermöglicht die Steuerung von 16 DALI-Gruppen und die Speicherung von 16 verschiedenen Lichtszenen. Jede Gruppe kann so konfiguriert werden, dass sie mit Funktionen für konstante Lichtstärke, Korridor und Sequenz arbeitet. Dabei erfolgt die Adressierung und Gruppierung der DALI-Teilnehmer über die PC-Software des DALI Inbetriebnahmetools, welches Sie in den Downloads des DALI KNX Gateway. Das Anlegen überlappender DALI-Gruppen ist beim DALI KNX Gateway DA100 möglich

Das DALI KNX Gateway DA100 kann DALI-ECK-Geräte (Emergency Conversion Kit) verwalten, indem konfigurierte automatische Testpläne heruntergeladen, Tests ausgelöst und Testergebnisse sowie andere ECK-Fehlerzustände überwacht werden. Zusätzlich verwendet das DALI KNX Gateway  DA100 DALI-Sensoren für die interne Korridor- und Konstantlichtregelung bei DALI-Gruppen. Es ist mit dem DALI KNX Gateway auch möglich, aktuelle Anwesenheitszustände und gemessene Helligkeitswerte von DALI-Sensoren auf den KNX Bus zu übertragen. Am DALI-Bus können maximal 8 DALI-Sensoren eingesetzt werden.

Beim DALI KNX Gateway DA100 können Fehlerzustände von DALI-Geräten sowohl geräte- als auch gruppenbasiert über verschiedene Kommunikationsobjekte auf dem KNX überwacht werden.



Schaltkontrolle Ja
Dimmersteuerung Ja
Wert senden Ja
Szenensteuerung Ja
Netzspannung 85 - 300V AC @ 50-60Hz
KNX Spannung 21 - 30V DC
DALI-Spannung 16V DC
Hauptstromaufnahme 100mA @ 85V AC
KNX Stromaufnahme < 10mA
DALI Stromaufnahme ≤ 200mA
Leistungsaufnahme ≤ 8W
Lagertemperatur -25°C +55°C
Umgebungstemperatur - 5°C +45°C
Schraubklemmen für Volldraht 0,05 - 2,5mm²
Schraubklemmen für Litzenleiter 0,03 - 1,5mm²
Schutzart IP20
Gewicht 0.15 kg
Maße 70 x 69 x 91mm
Gehäuse Plastic, polikarbon, color grey
Maximale Luftfeuchtigkeit 95 % no moisture condensation
CE In accordance with the EMC guideline and low voltage
Maximale Anzahl Adressen 254
Maximale Anzahl Aufgaben 255
Anzahl Kommunikationsobjekte 249
Teilungseinheiten 4 TE
Max Anzahl DALI Geräte Up to 64 devices (1x64)
Frequenz 50/60 Hz
