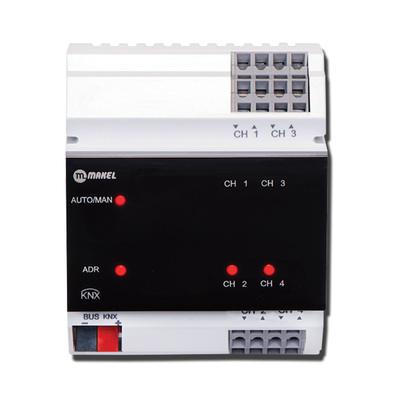

4-fach KNX Kombi Aktor

Der KNX Aktor von MAKEL ist ein 4fach Universalaktor, welcher für viele Einsatzmöglichkeiten geeignet ist. Sie müssen auf Grund des günstigen Preises keine Bedenken bezüglich der Qualität, Langlebigkeit und Zuverlässigkeit haben. MAKEL Aktoren werden in der hier angebotenen Form bereits seit 2015 verkauft und verbaut. Im KNX Aktor 4-fach sind hochwertige Panasonic Relais verbaut, welche robust und zuverlässig sind. Die Ausgänge vom Aktor können je Kanal 16A schalten und sind bis 100A Kurschlußfest. Jeder Ausgang vom Aktor kann dabei entweder separat oder paarweise genutzt werden. Das bietet Ihnen die Möglichkeit den Universalaktor auch für die Jalousie- und Rolladensteuerung einzusetzen. Alle  Ausgänge des KNX Aktor 4-fach sind galvanisch voneinander getrennt. Dadurch ist die Verwendung unterschiedlicher Phasen für die Aktorausgänge möglich. Der 4 Kanal KNX Aktor von MAKEL ist einer der wenigen Universalaktoren am Markt, welcher per Touchoberfläche im Handbetrieb steuerbar ist. Der aktuelle Schaltzustand der Ausgänge wird auf der Frontseite durch rote LEDs signalisiert. Der MAKEL Aktor besticht durch eine sehr kompakte Bauweise. Der KNX Aktor 4-fach benötigt nur 4TE in der Verteilung. Die ETS Applikation ist für die ETS4 und ETS5 in Englisch erhältlich. Ein deutsches Handbuch ist verfügbar.

Details

Der KNX Aktor von MAKEL ist ein 4-fach Universalaktor, welcher für viele Einsatzmöglichkeiten geeignet ist. Die im Aktor verbauten Panasonic Relais sind  robust und zuverlässig. Diese Relais werden von zahlreichen anderen KNX Herstellern in den KNX Aktoren verwendet. Die Ausgänge vom Aktor können ja Kanal 16A schalten und sind bis 100A Kurschlußfest.

Setzen Sie den KNX Aktor 4-fach ein um Ihre Beleuchtung und Geräte zu schalten. Jeder Ausgang vom Aktor kann dabei entweder separat oder paarweise genutzt werden. Das bietet Ihnen die Möglichkeit den Universalaktor auch für die Jalousiesteuerung und Rolladensteuerung einzusetzen. Sie können also einige der Ausgänge zum Schalten von Lampen und Geräten verwenden und gleichzeitig andere Ausgangspaare für die Jalousiesteuerung nutzen.  Jeder Ausgang vom Aktor ist galvanisch von den anderen Ausgängen getrennt. Dadurch können Sie verschiedene Geräte gleichzeitig am Aktor anschließen. Auch die Verwendung unterschiedlicher Phasen für die Aktorausgänge ist möglich.

Der 4 Kanal KNX Aktor von MAKEL ist einer der wenigen Universalaktoren am Markt, welcher per Touchoberfläche im Handbetrieb steuerbar ist. Nutzen Sie die Touchoberfläche um jeden der Ausgänge per Hand zu steuern. Die Aktivierung vom Handbetrieb erfolgt direkt am KNX Aktor. In der linken oberen Ecke können Sie den Handbetrieb ein- bzw-auschalten. Um eine nicht gewünschte Steuerung zu verhindern ist eine Sperrung der Handsteuerung per ETS  möglich.

Den aktuellen Schaltzustand der Ausgänge sehen Sie ebenfalls auf der Frontseite. Jeder Ausgang vom KNX Aktor 4-fach besitzt eine rote LED, die je nach Zustand leuchtet. Bei angeschaltetem Kanal sehen Sie eine stärker leuchtende LED und bei ausgeschaltetem Kanal nur eine schwach gedimmte LED. Wenn der Ausgang nicht programmiert ist leuchtet die LED nicht.

Im Auslieferungszustand vom Aktor sind die Kanäle paarweise geschaltet. Dadurch können Sie schon ohne Programmierung auch die Jalousiesteuerung nutzen. Die LEDs auf der Frontseite sind animiert und deuten darauf hin, dass der Aktor noch nicht mit der Applikation bespielt wurde.

Der MAKEL Aktor mit 4 Ausgängen besticht durch eine sehr kompakte Bauweise. Trotz seiner 4 Ausgänge benötigt er nur 4TE in der Verteilung. Sie können eine Standardverteilung mit 12TE also mit 3 Stück 4-fach Aktoren bestücken, wodurch Ihnen 12 Schaltausgänge zur Verfügung stehen. Jeder Ein- und Ausgang ist mit jeweils 2 Steckplätzen versehen. Sie können die Phase zwischen einzelnen Ausgängen sehr einfach und platzsparend durchbrücken. Die praktischen Steckklemmen ermöglichen eine effektiven Verkabelungsaufwand.

Lasssen Sie sich bezüglich der 80µF Ausgänge vom Aktor nicht durch Mitbewerber verunsichern. Für den normalen Einsatz zur Schaltung von Geräten und Jalousien sind 80µF Kontakte überhaupt kein Problem. Erst ab einer kapazitiven Schaltleistung von mehr als 760W sollten Sie für die entsprechenden Lasten auf einen Schaltaktor mit einer höheren kapazitiven Last zurückgreifen. Überlegen Sie in Ruhe, wo in Ihrer KNX Installation Sie wirklich mehr als 760W kapazitiv schalten müssen und entscheiden Sie dann, welchen Aktor Sie genau für diese Schaltleistung einsetzen. Wie kommen wir aber auf 760W? Dies ergibt sich auf Grund der Kurschlußfestigkeit und der Einschaltströme der kapazitiven Lasten. Ein kapazitiver Verbraucher benötigt im ungünstigsten Fall bis zum 30fachen seines eigentlichen Strombedarfs als Einschaltstrom. Deshalb sollte der Einschaltstrom nicht höher als 100A sein. Dies entspricht einer Standardstromaufnahme von 3,3A, bei 230V wären das 759W. Diese, von uns empfohlene, maximale kapazitive Leistung betrifft zum Beispiel Motoren (sollte man ohnehin über eine Motorschutzrelais steuern), Vorschaltgeräte (hier empfehlen wir DALI), Transformatoren (hier würden wir zu einem Schütz raten) und LED (750W LED Leistung ist nicht wenig). Bei ohmschen Verbrauchern ist jeder Ausgang vom Aktor mit 16A limitiert.

Die Database des 16 Kanal KNX Schaltaktor ist für die ETS 4 und ETS 5 verfügbar und befindet sich im Bereich Produktdateien zu diesem Artikel.

Die Bedienungsanleitung / Handbuch für den MAKEL KNX Schaltaktor inkl. Erklärung und Übersetzung der Funktionen finden Sie hier beim Artikel im Bereich Produktdateien.

Bitte beachten Sie auch unsere FAQ, falls Sie den Aktor für eine Lamellensteuerung verwenden möchten.
