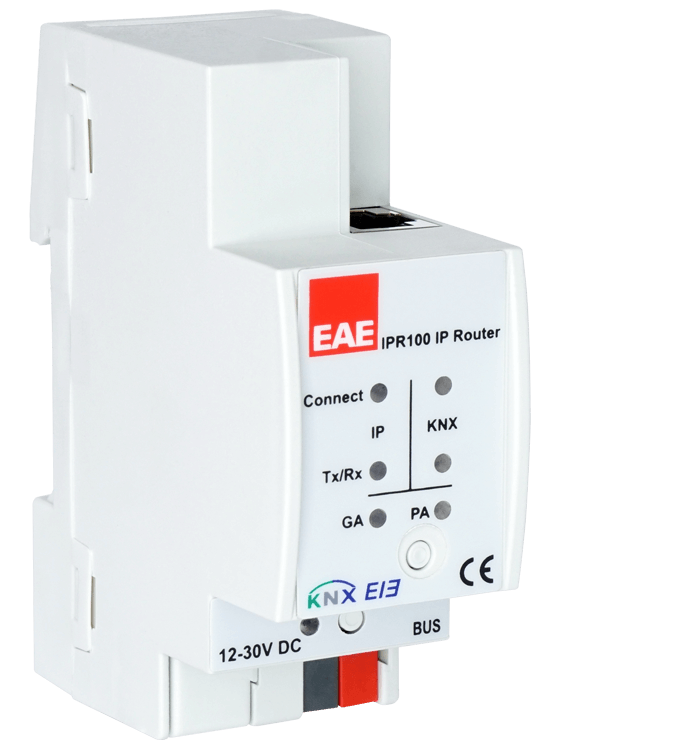

KNX IP Router



KNX IP Router

ipr100



KNX IP Gateway von EAE für den Fernzugriff zu Ihrer KNX Installation, die komfortable KNX Programmierung per ETS

Der EAE KNX IP Router kann als Linien- oder Backbone-Koppler verwendet werden und bietet eine Datenverbindung zwischen der oberen KNXnet / IP und der unteren TP KNX Busleitung. Es bietet jedoch auch eine galvanische Trennung zwischen den angeschlossenen Leitungen. Sie können den KNX IP-Router nutzen um die KNX Steuerung über das Internet zu öffnen, oder auch Linien zu verbinden und Geräte mit der ETS zu programmieren. Der Netzwerkzugang zur KNX Installation kann dabei vom Smartphone, Tablet, Touch Panel und anderen mobilen Geräten ermöglicht werden.

Der EAE KNX IP Router ist ein Tunnel- und Routing-Gerät. Der IP Router schafft einen Verbindungspunkt zur ETS, um die Inbetriebnahme und Überwachung über das Tunnelprotokoll zu ermöglichen. (4 gleichzeitige KNXnet / IP-Verbindungen sind möglich) Der KNX IP Router ermöglicht den Anschluss von zwei separaten KNX-Installationen und ermöglicht die schnelle Weiterleitung von Telegrammen zwischen verschiedenen Leitungen über LAN. Die IP-Adresse des KNX IP Routers kann vom DHCP-Server oder durch manuelle Konfiguration angegeben werden. Der KNX IP Router kann Telegramme zwischen KNX-Leitung und IP-Medium blockieren oder senden entsprechend der Einstellungen der Filtertabelle. Es ist möglich, die Filtertabelle mit einer Taste am KNX IP Router, ohne auszuschalten, neu zu konfigurieren. Dies erlaubt eine schnelle Diagnose vor Ort. Filtertabellen und Filtern von geräteorientierten Tabellen können nach ETS konfigurierbarem Timeout automatisch eingeschaltet werden. Detaillierte Informationen zur Diagnose durch Anzeige von Betriebszuständen mit 6 Duo LED finden Sie im Handbuch des KNX IP Router.

Mit dem KNX IP Router können Sie Ihr Smart Home zusätzlich über das Internet steuern. Der KNX IP Router leitet bis zu 4 gleichzeitige KNXnet / IP-Verbindungen über ein schnelles Netzwerk per LAN Kabel weiter. Der KNX IP Router kann auch als Schnittstelle verwendet werden. So können Sie dank des IP Routers durch IP zugreifen und können vorhandene RS232- oder USB-Schnittstellen damit ersetzen. Der KNX IP Router benötigt eine externe 12 V bis 30 V Spannungsversorgung.



Netzspannung DC 24 V (12V… 30V DC)
KNX Stromaufnahme 5 mA
Maße 36x90x70 mm
Arbeitstemperatur - 5°C +45°C
Lagertemperatur -20°C...60°C
