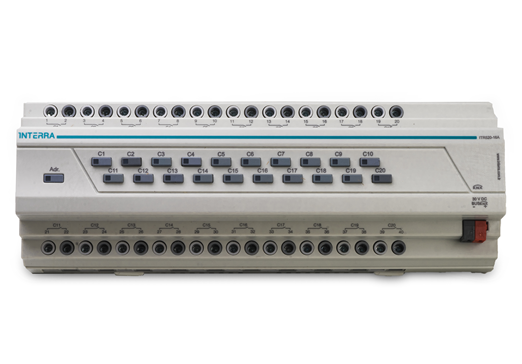

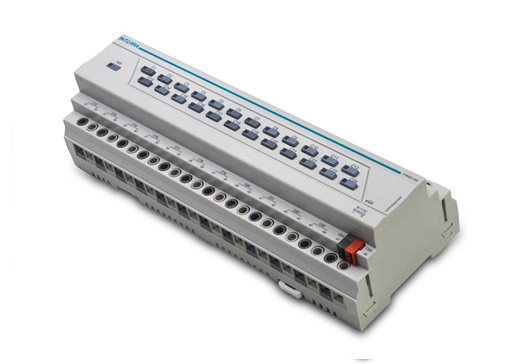

20-fach KNX Kombi Aktor



20-fach KNX Kombi Aktor

itr520



20 Kanäle mit je 16A / 140µF · 15TE · Geräte schalten, Licht schalten, Jalousiesteuerung, Rolladensteuerung, Lüftersteuerung

Wenn Sie einen KNX Schaltaktor mit vielen ausgängen suchen, dann wäre der 20-fach Schaltaktor von INTERRA / Yönnet KNX ein ideales KNX Gerät für Sie. Den KNX Schaltaktor 20-fach gibts es bereits seit vielen Jahren im Markt, weshalb er seine Zuverlässigkeit und Qualität zahlreich bewiesen hat. Haben Sie also keine Bedenken bezüglich der Qualität, auch wenn der Aktor vergleichsweise günstig ist. Der KNX Aktor bietet Ihnen 20 Kanäle, welche Sie universell einsetzen können. Alle Anschlüsse sind sehr leicht zugänglich und ermöglichen eine einfache und schnelle Verdrahtung. Verbunden werden die Kabel mittels Schraubklemme am Aktor. Der INTERRA Aktor kann sowohl als Schaltaktor, aber auch für die  Lüfter-, Rolladen- und Jalousiesteuerung verwendet werden. Der KNX Schaltaktor 20-fach ist flexibel einsetzbar und eine sehr gute Ergänzung in einer KNX Installation, wo viele Ausgangskanäle benötigt werden. Die Applikation zur Parametrierung ist für die ETS 5 verfügbar und in der Sprache englisch erhältlich. Die hochwertigen Relais im Aktor gestatten pro Ausgangskanal eine Schaltlast von bis zu 16A. Der Aktor kann auch zum Schalten von kapazitiven Lasten bis 140µF eingesetzt werden. Bitte beachten Sie bei der Planung Ihrer Verteilung unbedingt die Dimensionen des Aktors.

Details

KNX Schaltktor 20fach ist ein Kombiaktor, welcher durch seine zahlreichen Möglichkeiten universell eingesetzt werden kann. Der Aktor bietet Ihnen neben der Funktion schalten auch die Möglichkeit der Jalousiesteuerung und Lüftersteuerung. Die Kontakte des KNX Schaltkator können Sie zum Schalten von kapazitiven Lasten bis 140µF verwenden, weshalb der 20-fach Aktor auch als KNX C-Last Aktor eingesetzt werden kann.

Das kapazitive Schaltvermögen des 20-fach Aktors beträgt 140µF pro Kanal.  Diese kapazitive Schaltleistung ist für sehr viele C - Lasten ausreichend. Diese hohe kapazitive Schaltleistung benötigen Sie sehr selten als Privatkunde. Lassen Sie sich nicht verunsichern und in Panik versetzen, was kapazitive Schaltleistungen betrifft. Eine kapazitive Last benötigt das etwa 30-fache an Einschaltstrom. Sie können nun selbst überlegen, ob Sie Verbraucher mit mehr als 750W am Ausgang schalten wollen. Sollte dies der Fall sein, dann sollten Sie den Interra 20-fach Schaltaktor nicht einsetzen und auf einen C-Last Aktor mit einer höheren kapazitiven Schaltleistung zurückgreifen.

Die Ausgänge vom KNX Schaltaktor 20-fach haben eine maximale Anschlussleistung pro Kanal von 16A bei 250VAC. Damit können Sie an die Ausgänge des 20-fach Aktors Schaltlasten von bis zu 16A pro Kanal anschließen. Alle Ausgänge sind jeweils als 4er Block zu betrachten. Eine galvanische Trennung ist deshalb auch nur zwischen den 4er Blöcken vorhanden.

Der 20-fach Schaltaktor benötigt keine zusätzliche Spannungsversorgung, da der Kombi Aktor einer Leistungsaufnahme von maximal 3W hat.

Nutzen Sie den 20 Kanal Aktor um Licht und Geräte zu schalten. Der 20-fach Aktor bietet Ihnen neben der Verwendung als Schaltaktor auch die Möglichkeit der Rolladen- und Jalousiesteuerung und kann für die Steuerung der Heizung und zur Lüftersteuerung eingesetzt werden. Sie erwerben mit dem 20-fach Aktor von YONNET / INTERRA einen flexibel einsetzbaren Aktor, welcher fast iuniversell in Ihrer KNX Installation eingesetzt werden kann.

Der maximale Einschaltstrom darf 165A nicht überschreiten, weshalb die kapazitiven Last mit 140µF angegeben ist. Die genauen Anschlusswerte für Motoren, Lampen und Geräte finden Sie im Datenblatt vom 20 Kanal Aktor.

Händler und Integratoren sprechen unser Verkaufsteam gerne bezüglich Gewerberabatten für diesen 20fach KNX C-Last Aktor an.

Schaltkontrolle Ja
Steuerung von Rollladen/Jalousien Ja
Szenensteuerung Ja
Heizung Ja
Lüfter Steuerung Ja
Anzahl Ausgänge 20x
Leistungsaufnahme < 0.3 W
Schutzart IP20
Arbeitstemperatur - 10°C …70 °C
Lagertemperatur - 25°C …100 °C
Maximale Luftfeuchtigkeit < 90 RH
Maße 274x90x64 mm (WxHxD)
Teilungseinheiten 15 TE
Kapaczitive Last 140µF
Belastbarkeit Kontakte 140µF
